螺紋配合廣泛應用在各類零件的連接。但如果設計不當,生產過程不佳,也會產生如滑牙、斷裂等失效現像。
各位朋友可能會有這樣的疑問,螺栓和螺母在配合的過程中,誰會更容易失效呢?
今天,法士威通過詳細數據,研究下到底孰強孰弱?設計過程中有哪些的注意事項?
一)受力分析
當螺栓螺母在擰緊的過程中,會將扭矩轉化為軸向力,軸向力最后會由相互嚙合的螺紋(內螺紋和外螺紋)承受。

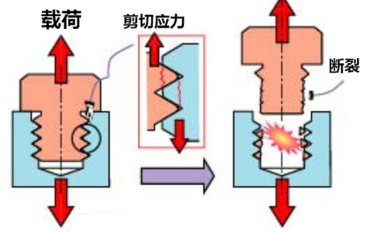

受力狀態如下圖所示,軸力會轉化為內螺紋和外螺紋的剪切應力。
如果螺栓和螺母材料完全相同,因?yàn)槁菟ǖ氖芰γ娣e比較小,在相同作用力的情況下,螺紋更容易滑牙和斷裂。
那么,實際情況是什么樣的呢?
我們需要用數據來支撐。
二)螺拴和螺母的力學能力分析
螺母硬度
螺拴硬度
那么,是不是螺栓硬度和強度較高,在擰緊過程中就更不容易被破壞呢?

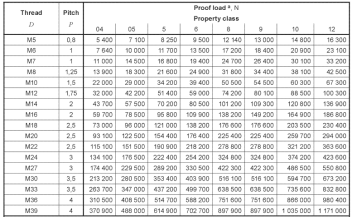

螺母保載力

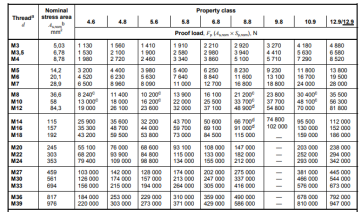

螺拴保載力
3)而10.9級M10*1.5粗牙螺紋的保載力為48100N(見上表)。
通過對比來看,螺紋的螺距越小,其承載能力則會越強。

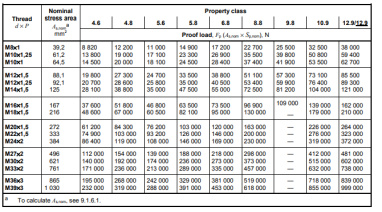

細牙螺拴保載力
三)螺拴設計的注意事項
要選用對應等級的螺紋進行配合

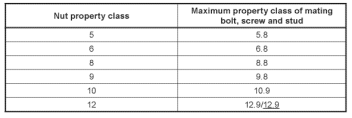

螺栓和螺母配合時,其通常的配合原則如下表所示。
例如,當采用的螺母等級為8級時,螺栓的最高等級只能是8.8級,這樣能保證螺母的載荷承受能力始終大于螺栓。
輕金屬內螺紋連接螺栓時,應選用合適的配合長度并做螺紋孔強度校核
鋁合金的硬度一般在60-80 BHN,其硬度遠低于配合的螺栓。
因此螺紋孔較常見的一種失效模式是螺紋孔滑牙,如下圖所示。
當出現螺紋孔滑牙時,其返工和維修的難度相對較高,因此設計時需遵循一些規則。

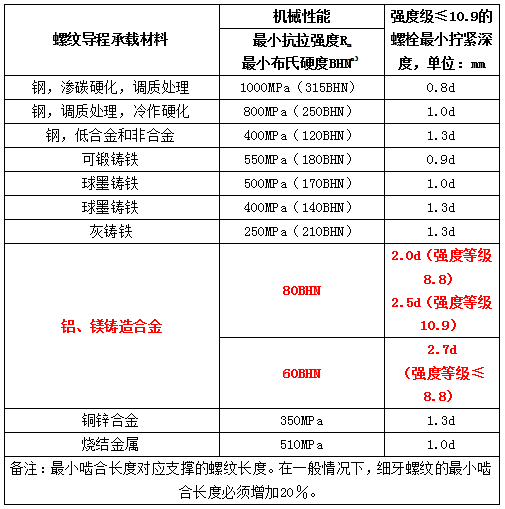

如下表所示,鋁、鎂合金零件的配合長度要達到2.0-2.7d,相較于鋼螺母的配合長度0.8-1d,配合長度有了明顯的提升。
配合長度的增加可以有效的防止螺紋孔滑牙,即使過載擰緊的連接副,首先失效的是螺栓,而非內螺紋。
設計的螺紋孔在批量使用前,可采用重復擰緊的方法來驗證螺紋孔強度(具體方法之前文章有詳細介紹)。
實驗過程中,螺紋不允許出現滑牙或脫扣,擰至失效時,要求螺栓斷裂在螺紋處,新螺栓仍可以輕松擰入。
五) 法士威的總結
1)為了便于維修和返工,螺母的設計保載力會高于螺栓的設計保載力,過載擰緊時,螺栓會首先失效。

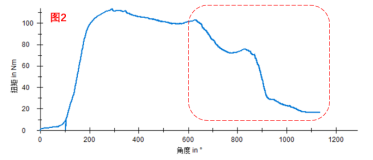

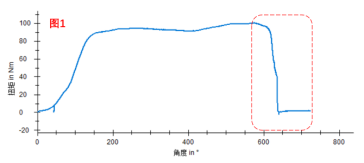

2)設計螺栓螺母連接時,應該遵循相應的配合準則,即螺栓的級別小于或等于螺母的級別。對于輕金屬連接的內螺紋孔,螺紋嚙合長度應滿足一定尺寸要求,同時可通過重復擰緊的方法來校核螺紋孔的強度。 3)螺紋連接副擰至失效時,當擰緊扭矩出現突然跌落,其失效模式通常是螺栓斷裂;當扭矩相對緩慢的降低,還伴隨階段性扭矩升高,其失效模式一般為螺紋滑牙。
